【BWYZYX】43寸触摸一体机
-
-
BW-43HD-CM - 单价：23000元/台
产品特性 1. 结构设计：（1）纯平面结构，人体工程学设计，纤巧美观、流线造型、工艺精良； （2）显示、触控、PC系统一体化超薄设计； 2. 使用效果：（1）采用点控最新研发的投射式电容屏，完美10点触摸，支持手写及多点手势； （2）触摸速度小于3ms，精确度好，使用简单便捷、易于维护； （3）抗光干扰，确保操作的准确性（强光直射照常使用）； 3. 扩充性好：配置灵活，可扩充安装客户需求的各种功能配件； 4. 安全性高：铝合金+钣金结构，无锐利边缘，耐磨防腐烤漆工艺，整体防暴设计； 5. 性能稳定：先进的设计理念，严格的生产工艺，产品品质稳定可靠，故障率低； 6. 安装简便：通电一键开关机，免除现场安装调试。
彩页下载
产品手册
相关软件详细介绍
一、产品特性
1. 结构设计：（1）纯平面结构，人体工程学设计，纤巧美观、流线造型、工艺精良；
（2）显示、触控、PC系统一体化超薄设计；
2. 使用效果：（1）采用点控最新研发的投射式电容屏，完美10点触摸，支持手写及多点手势；
（2）触摸速度小于3ms，精确度好，使用简单便捷、易于维护；
（3）抗光干扰，确保操作的准确性（强光直射照常使用）；
3. 扩充性好：配置灵活，可扩充安装客户需求的各种功能配件；
4. 安全性高：铝合金+钣金结构，无锐利边缘，耐磨防腐烤漆工艺，整体防暴设计；
5. 性能稳定：先进的设计理念，严格的生产工艺，产品品质稳定可靠，故障率低；
6. 安装简便：通电一键开关机，免除现场安装调试。
二、 系统设计
|
VGA 输入、输出 |
外接电脑VGA 输入，内部电脑VGA 输出（投影仪等） |
|
HDMI输入、输出 |
外接电脑HDMI输入，内部电脑HDMI 输出 |
|
触摸功能 |
全新投射式电容屏，10点触摸，支持多点手势； |
|
显示 |
PC 全高清HDMI 信号1080P |
|
PC 视频解码 |
1080P 全高清（Full HD）MPEG、H.264 等 |
|
结构设计 |
铝合金边框,钣金后壳，标配壁挂架，可选配独立设计的底座 |
|
系统模块 |
PC、显示、触摸一体，一键开关机 |
三、液晶屏参数
|
显示屏尺寸 |
43英寸（16:9） |
|
显示屏生产厂家 |
LG |
|
显示屏类型 |
LED液晶显示屏 |
|
画面显示尺寸 |
943mm (H) x531 mm (V) |
|
物理分辨率 |
1920（H）×1080（V）（Full HD） |
|
显示色彩 |
10bit, 1.07B |
|
刷新率 |
60HZ |
|
亮度 |
350cd/㎡ |
|
对比度 |
1500：1 |
|
视角（度） |
178° |
|
显示屏防护 |
4mm全钢化高防爆玻璃 |
|
背光灯寿命 |
50000小时 |
四、触摸屏参数
|
投射式电容技术（电容触摸屏） |
|
|
响应时间 |
< 5ms |
|
触摸点数 |
标配10点触摸,可实现放大缩小图片等多点触摸功能 |
|
触摸有效识别 |
> 1.5mm |
|
扫描频率 |
200Hz |
|
扫描精度 |
4096×4096 |
|
通信方式 |
全速USB 2.0,3.0 |
|
理论点击次数 |
5000万次以上 |
|
工作电流/电压 |
180Ma/DC+5V±5% |
|
抗光干扰 |
阳光、白炽灯、日光灯等强光变化时正常使用 |
|
触摸数据输出方式 |
坐标输出 |
|
表面硬度 |
物理钢化,莫氏7级防爆玻璃 |
|
操作系统兼容性 |
Windows 7/ Windows 8/CE/Mac/Android/Linux /XP |
|
固件 |
可升级 |
|
驱动 |
免驱，即插即用 |
五、电脑主机参数
|
芯片组 |
Intel芯片组 |
|
CPU |
Intel Core i5 |
|
存储 |
4G DDR3内存/128G 固态硬盘 |
|
显卡 |
Intel核芯显卡Intel HD Graphics 2500 |
|
接口 |
4路USB2.0、2路USB 3.0、1路RJ45网络接口、1路MIC输入、 1路HDMI输出、1路VGA输出、支持wifi 802.11b/g/n |
|
操作系统 |
Windows 7旗舰版操作系统 |
六、安卓参数
|
功能/接口 |
详细描述 |
|
CPU |
RK3288 Coretex A9四核，最高主频1.6GHz |
|
DDR |
DDR-III 2Gbyte |
|
存储 |
默认标配8BG EMMC NAND芯片 |
|
LVDS |
30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出 |
|
HDMI |
HDMI 1.4标准显示接口，最高支持1080P输出 |
|
线路输出 |
支持标准左右声道线路输出（排针接口） |
|
功放输出 |
8欧·5W双路音频功放输出 |
|
USB接口 |
2个外置竖插接口，4个内置排针接口，1个OTG排针接口 |
|
串口 |
2个TTL排针接口，2个TTL/RS-232兼容排针接口 |
|
TF卡 |
自弹式TF卡插座，最高支持32GB TF卡 |
|
摄像头 |
支持500万以内USB摄像头 |
|
WiFi |
内置高性能USB接口WiFi模块，支持IEEE 802.11 b/g/n |
|
蓝牙 |
内置高性能USB接口BT模块（选配） |
|
以太网口 |
10/100M自适应以太网 |
|
背光控制 |
行业标准液晶屏背光控制接口，支持背光开关和亮度调节 |
|
红外遥控 |
标准红外遥控接收头和红外接收排针接口 |
|
GPIO输入 |
5路GPIO输入，可扩展GPIO按键和/或数字输入量 |
|
实时时钟 |
超低功耗RTC电路，并可支持定时开关机 |
|
指示灯 |
待机指示和工作指示灯 |
|
按键 |
烧录键（RECOVERY）和复位键 |
|
电源输入 |
支持9~18V宽电压直流电源输入 |
|
环境要求 |
工作温度0°~70°，工作湿度0%~95%（不结露） |
七、接口参数（触摸显示器）
|
电源接口 |
12V |
|
梳状滤波器 |
3D COMB filter（3D滤波降噪） |
|
VGA输入(15针D-Sub) |
1 |
|
高清多媒体接口（HDMI） |
1 |
|
DVI接口 |
1 |
|
PC-AUDIO输入 |
1 |
|
耳机输出 |
1 |
|
声音输出功率 |
2*10W |
|
扬声器数 |
2 |
八、电源参数
|
输入电源 |
220V AC 50/60Hz |
|
输出电源 |
12V 7A |
|
整机功耗 |
﹤85W |
|
待机功耗 |
﹤3W |
九、工作环境
十、随机附件
|
说明书 |
1本 |
|
电源线 |
1条 |
|
壁挂架 |
1套 |
|
保修卡 |
1张 |
|
合格证 |
1张 |

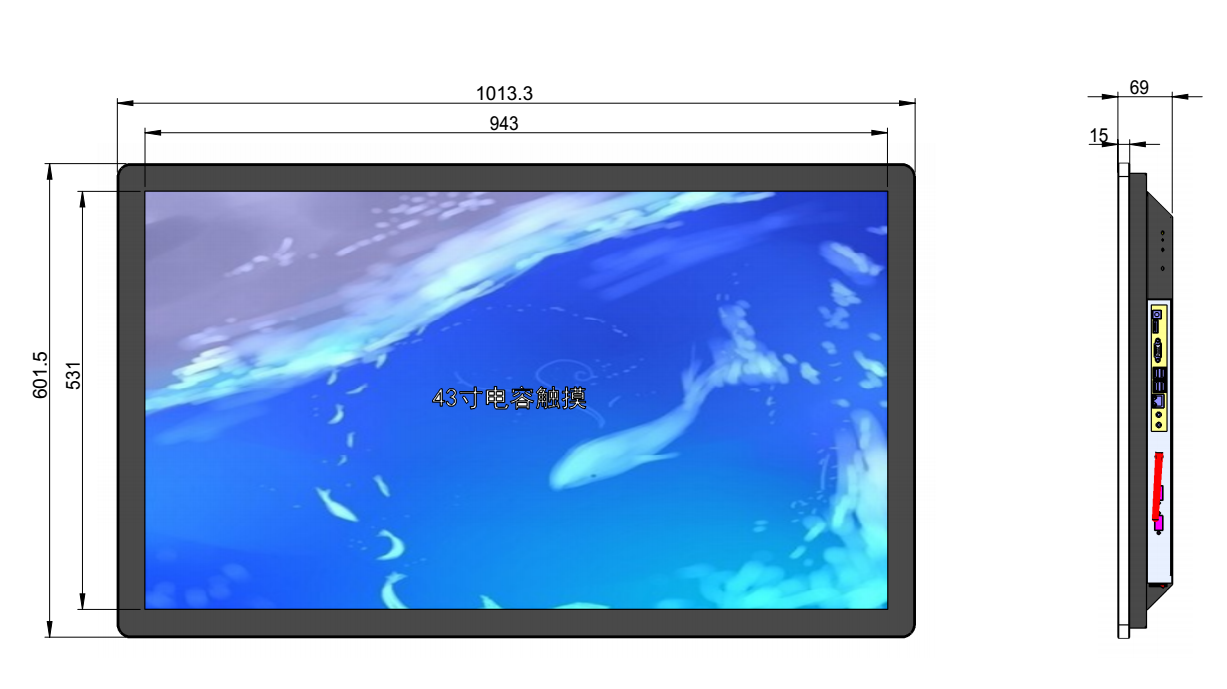

整机结构图
